Art. 1737 2VP

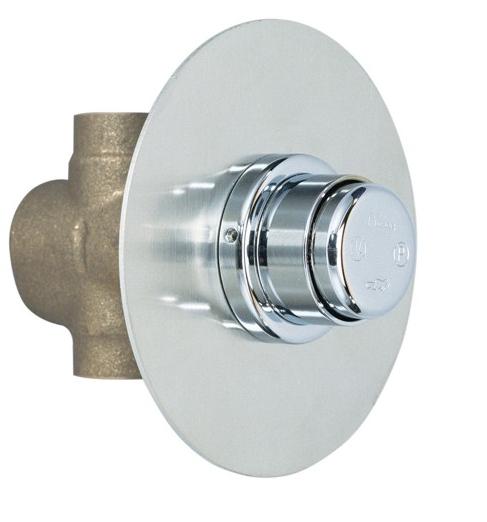

INSTRUKCJA MONTAŻU ZAWORU PODTYNKOWEGO DO PISUARU ART. 1737 2VP
W skład kompletu wchodzą:
- Zawór z głowicą przyciskową samozamykającą
- Tuleja osłonowa chromowana
- Rozeta maskująca okrągła ze stali nierdzewnej o średnicy 120 mm
- Pierścień mocujący rozetę.
- Instrukcja
MONTAŻ ZAWORU :

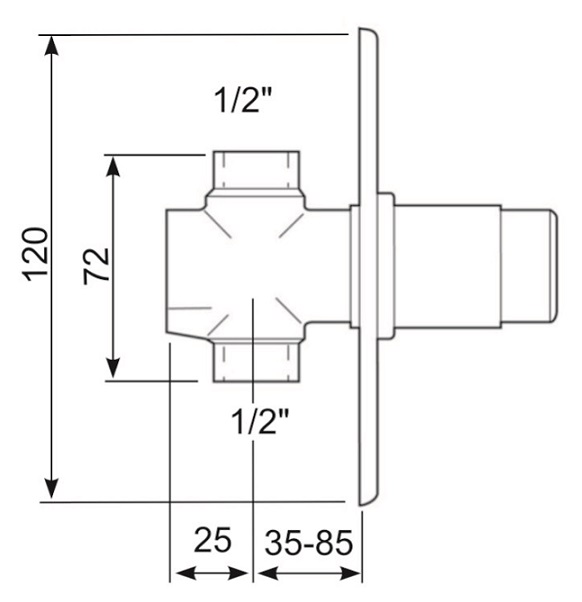

- Przygotować wnękę montażową w ścianie. Konstrukcja zaworu umożliwia regulację głębokości zamontowania zaworu w przedziale 35 do 85 mm.Wymiary wnęki dobrać tak aby było możliwe wykonanie połączenia z instalacją wodociągową w sposób umożliwiający ( po zdjęciu rozety ) demontaż zaworu w celu przeprowadzenia konserwacji lub naprawy - np. poprzez półśrubunki.
- Wykonać podejście instalacyjne do zaworu. Przewody wodociągowe w ścianie należy poprowadzić na takiej głębokości aby możliwe było spasowanie rozety maskującej z licem ściany.
- Zamontować pisuar.
- Połączyć zawór z instalacją i pisuarem tak, aby przepływ wody przez zawór odbywał się zgodnie z kierunkiem przepływu wskazywanym przez strzałkę wytłoczoną na korpusie zaworu. Sprawdzić szczelność wszystkich połączeń.
- Założyć rozetę maskującą. Od strony przylegającej do ściany nałożyć cienką warstwę silikonu sanitarnego w celu zabezpieczenia przed przedostaniem się wody pod rozetę.
- Zamontować pierścień dociskowy rozety i zablokować jego położenie poprzez dokręcenie kluczem imbusowym wkrętów osadzonych w pierścieniu.
UWAGI:
- Przed zamontowaniem zaworów instalację należy dokładnie przepłukać.
- Próby szczelności instalacji należy wykonywać przed zamontowaniem zaworów.
- Rozruch urządzeń przeprowadzić przed wykonaniem wykończeniowych robót budowlanych (zamurowaniem bruzd i ułożeniem glazury).
- Na zasilaniu każdego urządzenia należy zamontować zawór odcinający,umożliwiający wyłączenie go z eksploatacji i przeprowadzenie konserwacji głowicy.
- Na instalacji zasilającej armaturę należy zamontować filtr mechaniczny - zalecany o średnicy oczka 0,1 mm .
- Ciśnienie maksymalne wody zasilającej Pmax = 4,0 bar. Ciśnienie powyżej 4,0 bar skutkuje ograniczeniem funkcji ANTYBLOK tzn. zamknięciem wypływu wody w przypadku umyślnego zablokowania głowicy zaworu w pozycji wciśniętej.
URUCHAMIANIE ZAWORU :
W celu uruchomienia zaworu należy nacisnąć przycisk do oporu i zwolnić nacisk. Zawór zamknie się samoczynnie po upływie ustalonego czasu. ponownie wciśnięcie przycisku spowoduje powtórzeni się cyklu wypływu wody.
KONSERWACJA :
Powierzchnie chromowane czyścić wodą z mydłem.
Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
Wróć do wszystkich instrukcji montażu | Wróć do produktu |
