Art. 1732/2089 VP
INSTRUKCJA DOBORU I MONTAŻU ZAWORU PODTYNKOWEGO DO SPŁUKIWANIA WC ART. 1732/2089VP
W skład kompletu wchodzą:
- Zawór Dn 20 mm z głowicą przyciskową samozamykającą.
- Tuleja osłonowa chromowana.
- Rozeta maskująca okrągła ze stali nierdzewnej o średnicy 155 mm.
- Króciec odpływowy mosiężny De 30 mm z uszczelką, nakrętką i dyszą stożkową z tworzywa sztucznego.
- Instrukcja.
Ciśnienie minimalne Pmin = 1,0 bar
Ciśnienie maksymalne Pmax = 4,0 bar. Ciśnienie powyżej 4,0 bar skutkuje ograniczeniem funkcji ANTYBLOK tzn. zamknięciem wypływu wody w przypadku umyślnego zablokowania zaworu w pozycji wciśniętej.
Minimalna średnica instalacji zasilającej Dn = 25 mm
Nominalny wypływ qn = 1,2 l/s
Czas wypływu wody regulowany od 0 do 12 sekund.
UWAGA : Instalację wodociągową należy zaprojektować uwzględniając parametry robocze urządzenia oraz dopuszczalne prędkości przepływu.
|
Tabela jednoczesności działania |
||||||
|
Liczba zainstalowanych urządzeń |
1-3 |
4-8 |
9-14 |
15-20 |
29-50 |
ponad 50 |
|
Liczba urządzeń działających jednocześnie |
1 |
2 |
3 |
4 |
5 |
6 |
|
Przepływ obliczeniowy l/s |
1,2 |
2,4 |
3,6 |
4,8 |
6,0 |
7,2 |
MONTAŻ ZAWORU :

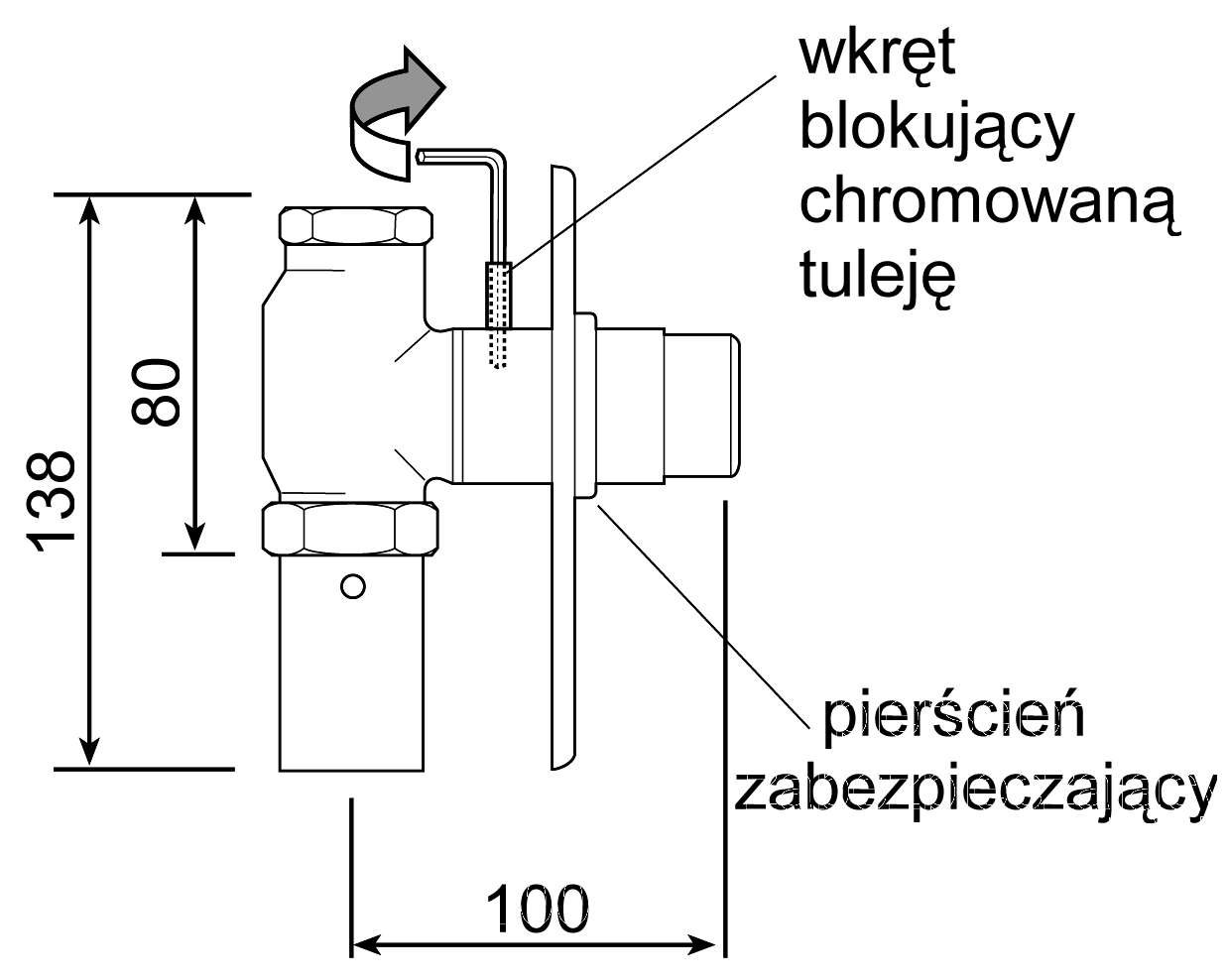

- Przygotować wnękę montażową w ścianie. Konstrukcja zaworu umożliwia regulację głębokości zamontowania zaworu w przedziale 35 do 65 mm.
- Wykonać podejście instalacyjne do zaworu.
- Połączyć zawór z instalacją poprzez połączenie rozłączne (dwuzłączka).
- Połączyć króciec odpływowy z rurą płuczącą.
- Założyć rozetę maskującą.
- Wyregulować kluczem imbusowym czas wypływu wody (poprzez obracanie klucza w prawo następuje skracanie czasu aż do zablokowania przycisku; obracanie klucza w lewo powoduje wydłużenie czasu wypływu wody).
UWAGI:
- Przed zamontowaniem zaworów instalację należy dokładnie przepłukać.
- Próby szczelności instalacji należy wykonywać przed zamontowaniem zaworów.
- Rozruch urządzeń przeprowadzić przed wykonaniem wykończeniowych robót budowlanych ( zamurowaniem bruzd i ułożeniem glazury ).
- Na zasilaniu każdego urządzenia lub grupy urządzeń należy zamontować zawór odcinający, umożliwiający wyłączenie go z eksploatacji i przeprowadzenie konserwacji głowicy.
- Na instalacji zasilającej armaturę należy zamontować filtr mechaniczny - zalecany o średnicy oczka 0,1 mm .
WAŻNE !!! :
- Otwory w króćcu odpływowym stanowią bardzo ważny element konstrukcji urządzenia i nie wolno ich zasłaniać. W trakcie robót montażowych należy chronić je przed zachlapaniem zaprawą.
- Ciśnienie maksymalne wody zasilającej Pmax = 4,0 bar. Ciśnienie powyżej 4,0 bar skutkuje ograniczeniem funkcji ANTYBLOK tzn. zamknięciem wypływu wody w przypadku umyślnego zablokowania głowicy zaworu w pozycji wciśniętej.
URUCHAMIANIE ZAWORU :
W celu uruchomienia zaworu należy nacisnąć przycisk do oporu i zwolnić nacisk. Zawór zamknie się samoczynnie po upływie ustalonego czasu. ponownie wciśnięcie przycisku spowoduje powtórzeni się cyklu wypływu wody.
KONSERWACJA :
Powierzchnie chromowane czyścić wodą z mydłem.
Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
