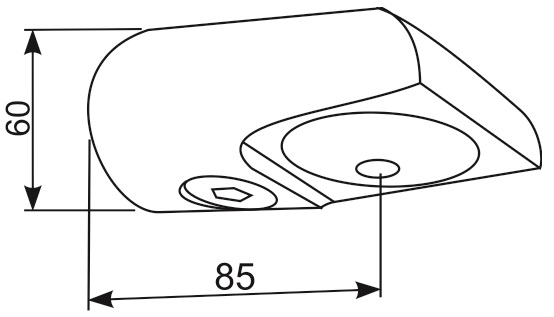

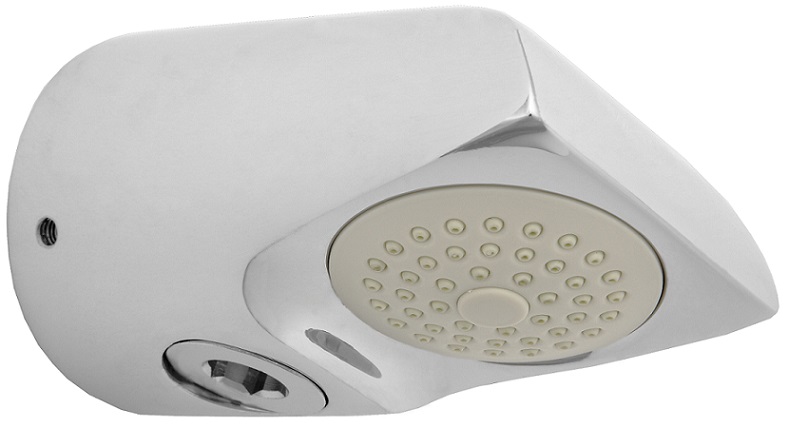

Art. 09036
Instrukcja montażu wandaloodpornej głowicy natryskowej art. 09036
Głowica posiada konstrukcję wandaloodporną, uniemożliwiającą jej łatwe uszkodzenie lub demontaż z użyciem standardowych narzędzi.
Głowica może być montowana w systemie podtynkowym oraz natynkowym z podłączeniem rury natryskowej od dołu głowicy.
I. Montaż w systemie podtynkowym należy przeprowadzić następująco :
- Przygotować w ścianie podejście mufowe 1/2”.
- Sprawdzić czy zaślepka dolnego otworu w korpusie głowicy jest dokręcona do oporu.
- W tylną mosiężną wkładkę głowicy wkręcić do oporu złączkę nyplową 1/2 znajdującą się w komplecie z głowicą tak aby wkręcona była krótsza końcówka złączki.
- Kluczem imbusowym 2,5 mm poluzować w korpusie głowicy natryskowej trzy wkręty i pociągając za wystającą gwintowaną część złączki nyplowej wyciągnąć z tylnej ściany mosiężną wkładkę.
- Posługując się kluczem imbusowym 12 mm wkręcić wstępnie ( bez uszczelnień ) mosiężną wkładkę w przygotowane podejście mufowe w ścianie aż płaszczyzna wkładki zetknie się ze ścianą.
- Natrasować ( zaznaczyć ) na ścianie miejsca pod otwory mocujące wkładkę do ściany.
- Wykręcić kluczem imbusowym 12 mm wkładkę a w zaznaczonych miejscach wywiercić otwory i osadzić kołki rozporowe.
- Ponownie wkręcić wkładkę mosiężną ( tym razem docelowo z zastosowaniem uszczelnienia ) tak aby jej płaska część oparła się o ścianę a otwory ułożyły się zgodnie z miejscami montażu kołków rozporowych. Wkręcić wkręty w kołki rozporowe.
- Osadzić korpus głowicy natryskowej na wkładce i kluczem imbusowym wkręcić do oporu trzy wkręty w korpusie głowicy bazując w ten sposób właściwe położenie głowicy i zabezpieczając ją przed demontażem przez osoby postronne.
II. Montaż w systemie natynkowym należy przeprowadzić następująco :
- Wykręcić kluczem imbusowym zaślepkę dolnego otworu w korpusie głowicy.
- W tylną mosiężną wkładkę głowicy wkręcić lekko złączkę nyplową 1/2” znajdującą się w komplecie.
- Kluczem imbusowym 2,5 mm poluzować w korpusie głowicy natryskowej trzy wkręty i pociągając za wystającą gwintowaną część złączki nyplowej wyciągnąć z tylnej ściany mosiężną wkładkę. Wykręcić złączkę nyplową z mosiężnej wkładki.
- Przykładając mosiężną wkładkę do ściany w miejscu docelowego montażu głowicy, natrasować (zaznaczyć) miejsca pod montaż kołków rozporowych.
- Wywiercić w ścianie otwory i zamontować kołki rozporowe.
- Wkręcić do oporu zaślepkę w tylną ścianę wkładki mosiężnej.
- Zamontować wkładkę mosiężną na ścianie wkręcając wkręty w kołki rozporowe.
- W otwór w dolnej części korpusu głowicy wkręcić złączkę nyplową 1/2” tak aby wkręcona była dłuższa końcówka złączki.
- Osadzić korpus głowicy natryskowej na wkładce i kluczem imbusowym wkręcić do oporu trzy wkręty w korpusie głowicy bazując w ten sposób właściwe położenie głowicy i zabezpieczając ją przed demontażem przez osoby postronne.
- Korzystając z nakrętki zaciskowej 1/2” ( lub tylko z gwintu 1/2” ) połączyć głowicę z resztą instalacji np. z rurą natryskową, wężem natryskowym itp.
KONSERWACJA :
Powierzchnie chromowane czyścić wodą z mydłem. Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
